Hoe werkt een rateltakel en hoe gebruik je deze?
De rateltakel is een handmatig hijs- en trekapparaat. Het wordt gebruikt voor het heffen, neerlaten en spannen van lasten met behulp van een ratelmechanisme. Rateltakels worden veelvuldig ingezet in sectoren zoals de bouw, industrie, scheepvaart, mijnbouw en bij onderhoudswerkzaamheden.

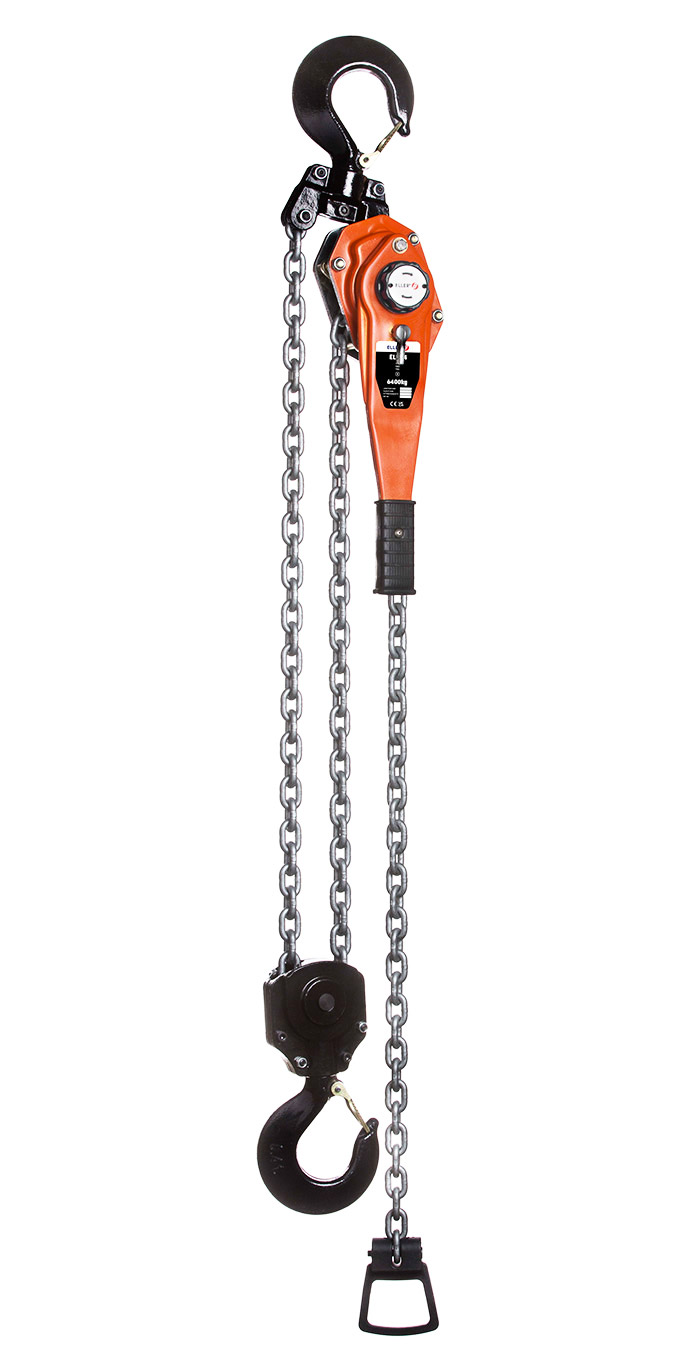

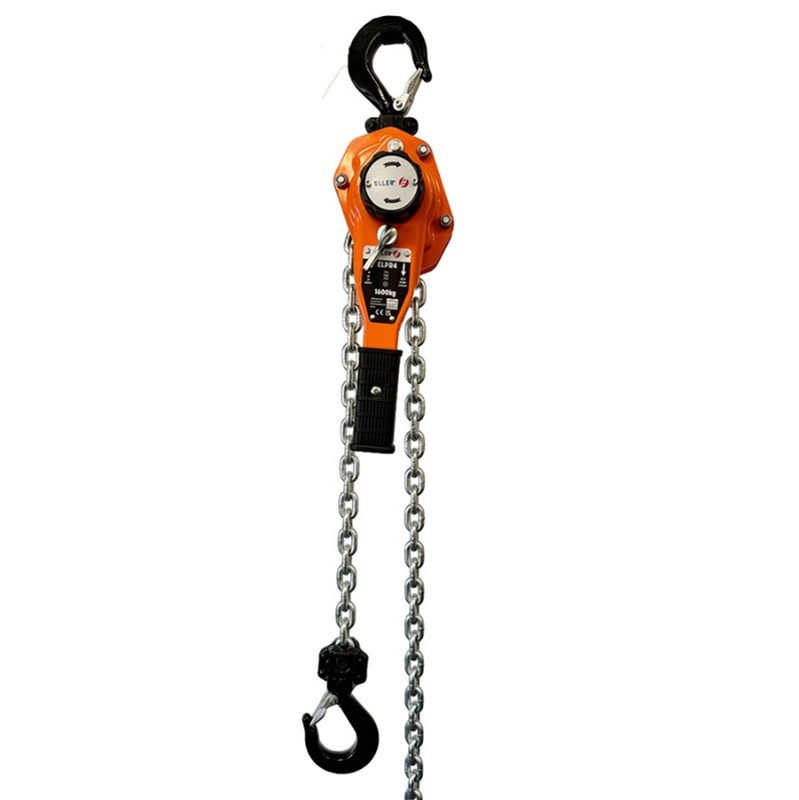

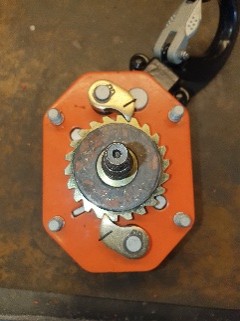

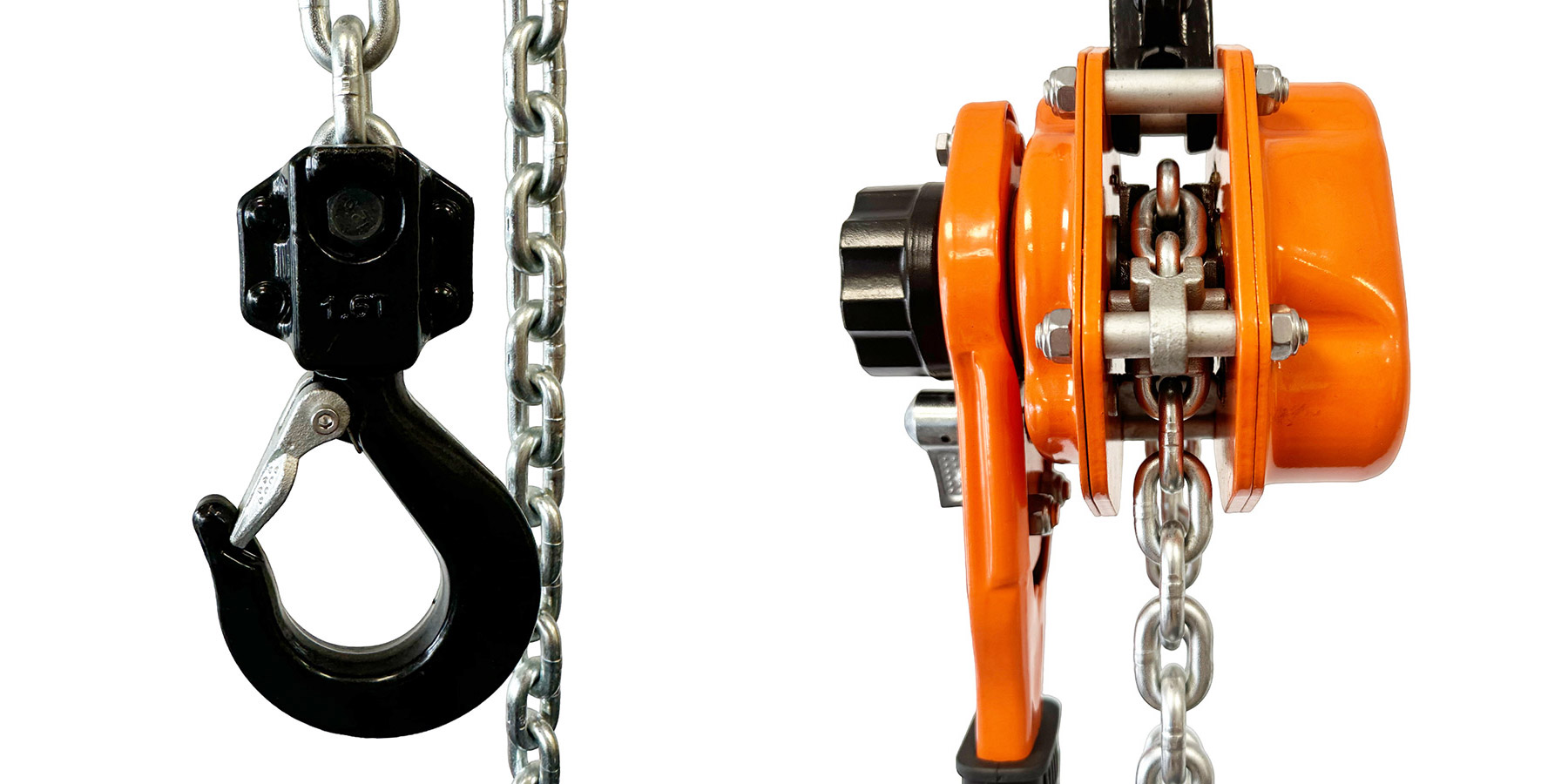

De rateltakel bestaat uit een robuust frame, een lastketting, een boven- en onderhaak, een hendel en een intern ratelmechanisme. Door de hendel te bedienen, wordt het ratel- en palmechanisme geactiveerd, waardoor de nestenschijf draait en de ketting wordt opgetrokken of neergelaten.
Rateltakels zijn verkrijgbaar met een werklastlimiet (WLL) van 250 kg tot 9 ton. Voor zwaardere toepassingen zijn er speciale uitvoeringen beschikbaar, zoals de SUBSEA-serie van William Hackett, met een WLL tot 15 ton.
Dankzij hun compacte ontwerp, duurzaamheid en gebruiksgemak kunnen rateltakels door één persoon worden bediend. Hierdoor kunnen zware lasten met relatief weinig fysieke inspanning veilig worden gehesen, neergelaten of aangespannen.
Hoe gebruik je een rateltakel?

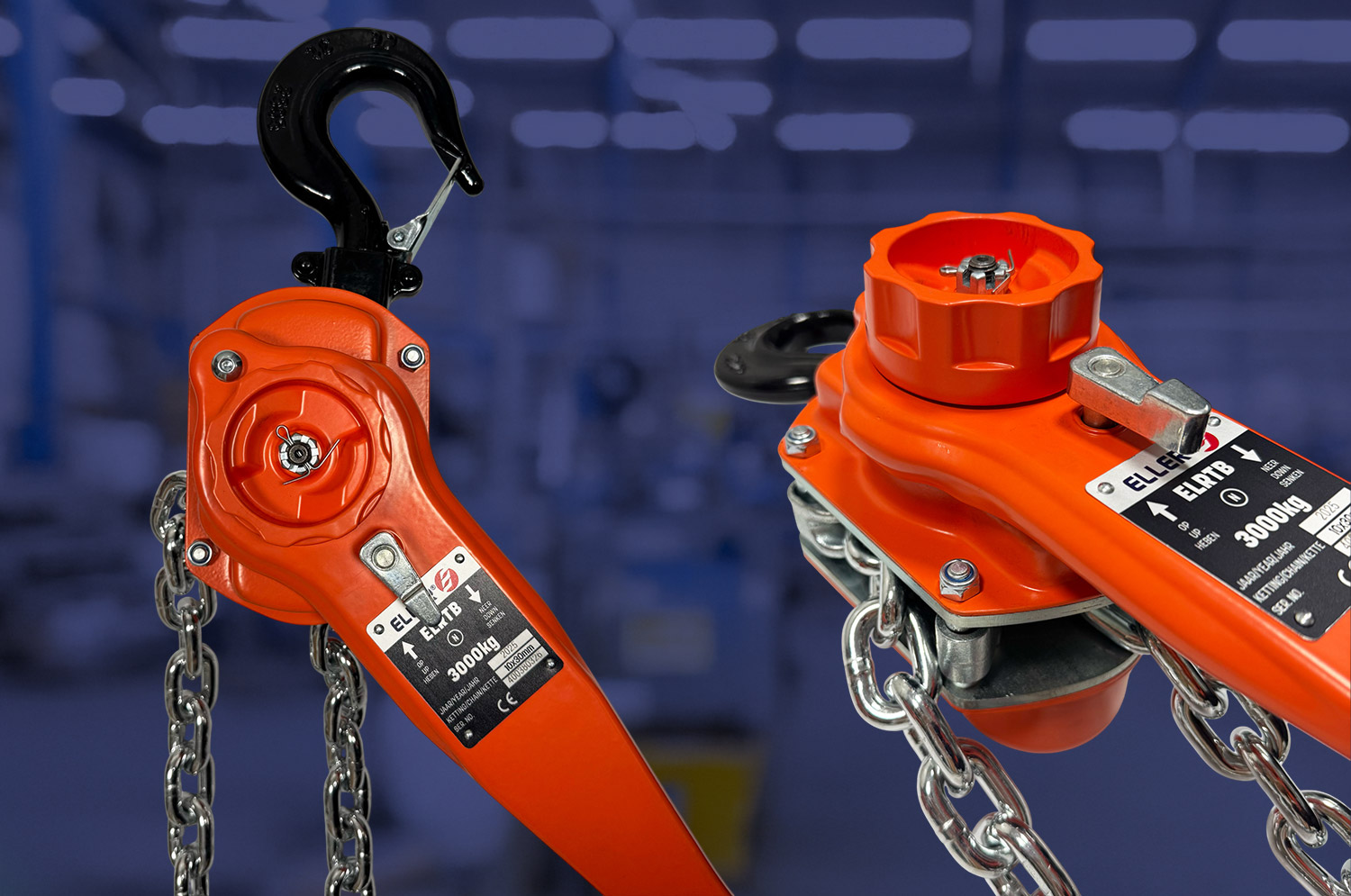

In tegenstelling tot traditionele handtakels, waarbij aan een ketting wordt getrokken, werkt een rateltakel met een hendel die heen en weer wordt bewogen. Hiermee wordt de last verplaatst. Met een keuzeschakelaar kan eenvoudig de richting van de beweging worden aangepast:
- Last hijsen: Zet de keuzeschakelaar in de hefstand (↑) en beweeg de hendel om de last omhoog te brengen.
- Last laten zakken: Zet de keuzeschakelaar in de neerlaatstand (↓) en beweeg de hendel om de last gecontroleerd te laten zakken.
- Kettinglengte aanpassen: Zet de keuzeschakelaar in de neutrale stand (midden). De ketting kan nu vrij in beide richtingen worden bewogen, zodat de onderhaak snel in de gewenste positie kan worden gebracht.
Voor gebruik wordt de bovenste haak van de takel bevestigd aan een geschikt hijspunt, zoals een hijsoog, balkklem of loopkat. De onderste haak wordt vervolgens aan de last bevestigd. Bij trek- of spanwerkzaamheden worden beide haken vaak via hijsbanden aan de te verplaatsen objecten bevestigd.
